परिचय

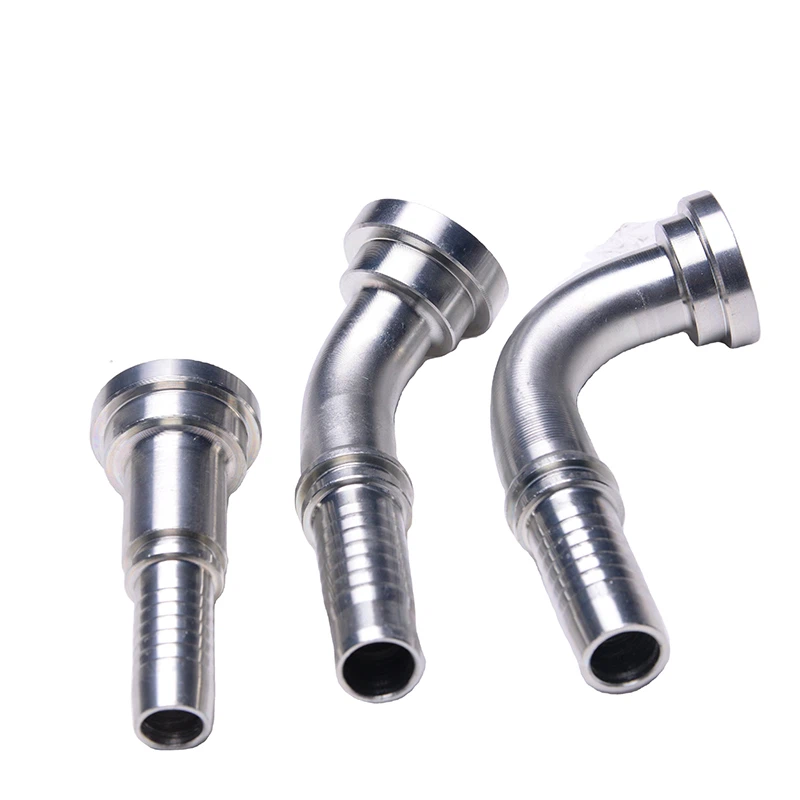

हायड्रोलिक फ्लँज हा एक जड-कर्तव्य, उच्च-दाब कनेक्शन घटक आहे जो हायड्रॉलिक सिस्टीममध्ये सुरक्षित आणि गळती मुक्त-फ्ल्युइड ट्रान्सफरसाठी डिझाइन केलेला आहे. SAE J518 आणि ISO 6162 मानकांची पूर्तता करण्यासाठी इंजिनिअर केलेले, हे फ्लँज औद्योगिक, मोबाइल आणि स्थिर हायड्रॉलिक ॲप्लिकेशन्सच्या मागणीमध्ये विश्वसनीय कामगिरी सुनिश्चित करते.
तपशील
|
भाग क्र. |
फ्लँज आकार |
रबरी नळी बोअर |
परिमाणे |
|||||
|
डी.एन |
डॅश |
A |
C |
D |
H |
L |
||
|
87341-08-08 |
1/2" |
12 |
08 |
58.2 |
30.2 |
24 |
23.3 |
6.73 |
|
87341-12-08 |
3/4" |
12 |
08 |
58.9 |
38.1 |
31.7 |
24 |
6.73 |
|
87341-12-10 |
3/4" |
16 |
10 |
70.1 |
38.1 |
31.7 |
25.3 |
6.73 |
|
87341-12-12 |
3/4" |
20 |
12 |
77 |
38.1 |
31.7 |
28.9 |
6.73 |
|
87341-16-12 |
1" |
20 |
12 |
77 |
44.4 |
38 |
28.9 |
8 |
|
87341-16-16 |
1" |
25 |
16 |
85.2 |
44.4 |
38 |
29.7 |
8 |
|
87341-16-20 |
1" |
32 |
20 |
94.5 |
44.4 |
38 |
33.8 |
8 |
|
87341-20-16 |
1.1/4" |
25 |
16 |
85.2 |
50.8 |
43 |
29.7 |
8 |
|
87341-20-20 |
1.1/4" |
32 |
20 |
94.5 |
50.8 |
43 |
33.8 |
8 |
|
87341-24-20 |
1.1/2" |
32 |
20 |
95.9 |
60.3 |
50 |
35.2 |
8 |
|
87341-24-24 |
1.1/2" |
40 |
24 |
109.9 |
60.3 |
50 |
39.1 |
8 |
|
87341-32-24 |
2" |
40 |
24 |
109.9 |
71.4 |
62 |
39.1 |
9.53 |
|
87341-32-32 |
2" |
50 |
32 |
129.3 |
71.4 |
62 |
46.3 |
9.53 |
पॅरामीटर्स/तांत्रिक डेटा
|
मूळ |
झेजियांग, चीन |
वितरण तारीख |
निगोशिएबल |
|
प्रमाणन |
GB/T19001-2016 idt ISO9001:2015 |
पॅकिंग |
निर्यात मानक |
|
साहित्य |
कार्बन स्टील |
हमी |
1 वर्ष |
|
पेमेंट टर्म |
टीटी |
MOQ |
2000 |
|
अट |
नवीन |
रंग |
पांढरा जस्त, रंग जस्त |
कंपनी बद्दल
फायदे
अतुलनीय टिकाऊपणा
अचूक मशीनिंगसह उच्च-दर्जाच्या बनावट स्टीलपासून बनविलेले
संक्षारक वातावरणासाठी पर्यायी 316 स्टेनलेस स्टील उपलब्ध आहे
उद्योग मानक फ्लँजच्या तुलनेत 3x जास्त सेवा आयुष्य
सुपीरियर प्रेशर कामगिरी
10,000 पर्यंत PSI स्फोट दाब सहन करण्यासाठी चाचणी केली
अत्यंत दाब चढउतारांखाली सीलची अखंडता राखते
शिपमेंटपूर्वी 100% दाब चाचणी केली
अचूक अभियांत्रिकी
परिपूर्ण फिटसाठी CNC ±0.01mm सहिष्णुतेवर मशिन केलेले
ट्रेसेबिलिटीसाठी लेसर-एच केलेले ओळख चिन्ह
ऑप्टिमाइझ केलेले प्रवाह डिझाइन अशांतता कमी करते
लीक-पुराव्याची हमी
प्रोप्रायटरी ट्रिपल-सील तंत्रज्ञान
सूक्ष्म-पूर्ण सीलिंग पृष्ठभाग (Ra <0.8μm)
मानक म्हणून उच्च-कार्यक्षमता HNBR O-रिंग समाविष्ट करते
जागतिक अनुपालन
SAE J518, ISO 6162 आणि DIN मानकांनुसार प्रमाणित
मिल चाचणी प्रमाणपत्रांसह संपूर्ण सामग्री शोधण्यायोग्यता
RECH आणि RoHS अनुरूप
प्रतिष्ठापन फायदे
रंग-सोप्या ओळखण्यासाठी दबाव रेटिंगद्वारे कोड केलेले
प्री-असेम्बल केलेले बोल्ट किट उपलब्ध
प्रतिस्पर्धी उत्पादनांपेक्षा 30% जलद स्थापना
सानुकूलन क्षमता
1/4" ते 4" आकारात उपलब्ध
डुप्लेक्स स्टील आणि टायटॅनियमसह विशेष साहित्य
सानुकूल पोर्ट कॉन्फिगरेशन आणि बोल्ट नमुने
आजीवन तांत्रिक समर्थन
समर्पित अभियांत्रिकी समर्थन संघ
विनामूल्य सिस्टम सुसंगतता तपासणी
साइटवर - स्थापना प्रशिक्षण उपलब्ध आहे
उद्योग-अग्रणी वॉरंटी
5 वर्षांची मर्यादित वॉरंटी
24-महिना गंज संरक्षण हमी
कोणतेही-प्रश्न-विचारले नाही बदली धोरण
ग्लोबल लॉजिस्टिक नेटवर्क
जगभरातील ISO-प्रमाणित उत्पादन सुविधा
मानक आयटमवर त्याच-दिवसाची शिपिंग
आंतरराष्ट्रीय शिपमेंटसाठी पूर्ण दस्तऐवजीकरण पॅकेजेस
वारंवार विचारले जाणारे प्रश्न
प्रश्न: कोणते दबाव रेटिंग उपलब्ध आहेत?
A: मानक दाब रेटिंग:
3000 PSI (207 बार)
6000 PSI (414 बार)
10,000 PSI (690 बार) पर्यंत विशेष डिझाइन उपलब्ध आहेत
प्रश्न: आपण कोणती सामग्री ऑफर करता?
A: मानक साहित्य:
जस्त प्लेटिंगसह कार्बन स्टील
304/316 स्टेनलेस स्टील
विशेष साहित्य:
डुप्लेक्स स्टेनलेस स्टील
टायटॅनियम मिश्र धातु
निकेल-आधारित मिश्रधातू
प्रश्न: मी योग्य फ्लँज आकार कसा निवडू शकतो?
A: निवडीचे प्रमुख घटक:
नळीचा आतील व्यास (आयडी)
सिस्टम कामाचा दबाव
प्रवाह आवश्यकता
पर्यावरणीय परिस्थिती
आमची तांत्रिक कार्यसंघ विनामूल्य आकारमान सहाय्य प्रदान करते.
प्रश्न: कोणत्या सीलिंग पद्धती उपलब्ध आहेत?
A: सीलिंग पर्यायांमध्ये हे समाविष्ट आहे:
ओ-रिंग फेस सील (ORFS)
गॅस्केटसह सपाट चेहरा
सर्पिल जखमेच्या गॅस्केटसह वाढलेला चेहरा
मेटल-ते-मेटल सील
प्रश्न: तुमचे फ्लॅन्जेस इतर ब्रँडसह अदलाबदल करण्यायोग्य आहेत का?
उत्तर: होय, आमचे फ्लँज इतर SAE/ISO अनुरूप फ्लँजसह पूर्णपणे बदलता येण्यासारखे डिझाइन केले आहेत. आम्ही गंभीर अनुप्रयोगांसाठी परिमाण सत्यापित करण्याची शिफारस करतो.
प्रश्न: सानुकूल flanges साठी तुमचा आघाडी वेळ काय आहे?
A: मानक लीड वेळा:
स्टॉक आयटम: 1-3 दिवस
मानक सानुकूल: 2-3 आठवडे
विशेष साहित्य/डिझाइन: 4-6 आठवडे
जलद सेवा उपलब्ध.
प्रश्न: तुम्ही इन्स्टॉलेशन सूचना देता का?
उ: होय, आम्ही प्रदान करतो:
स्टेप-बाय-स्टेप इंस्टॉलेशन मॅन्युअल
टॉर्क वैशिष्ट्ये
सील स्नेहन शिफारसी
विनंतीनुसार व्हिडिओ ट्यूटोरियल
प्रश्न: तुमच्याकडे कोणती प्रमाणपत्रे आहेत?
A: आमच्या प्रमाणपत्रांमध्ये हे समाविष्ट आहे:
ISO 9001:2015
PED 2014/68/EU
ATEX (स्फोटक वातावरणासाठी)
ABS सागरी मान्यता
प्रश्न: मी हायड्रॉलिक फ्लँज कसे राखू शकतो?
A: देखभाल शिफारसी:
वार्षिक व्हिज्युअल तपासणी
टॉर्क दर 500 ऑपरेटिंग तासांनी तपासतो
दर 2 वर्षांनी सील बदलणे
5 वर्ष किंवा 20,000 तासांनंतर पूर्ण बदली
प्रश्न: तुमची वॉरंटी पॉलिसी काय आहे?
A: आम्ही ऑफर करतो:
साहित्य/कारागिरीवर ५ वर्षांची मर्यादित वॉरंटी
2 वर्षांच्या कामगिरीची हमी
1-वर्षाची सील अखंडता वॉरंटी
वॉरंटीसाठी योग्य स्थापना आणि वापर आवश्यक आहे.
