परिचय

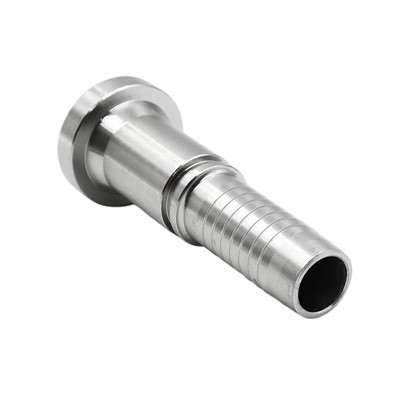

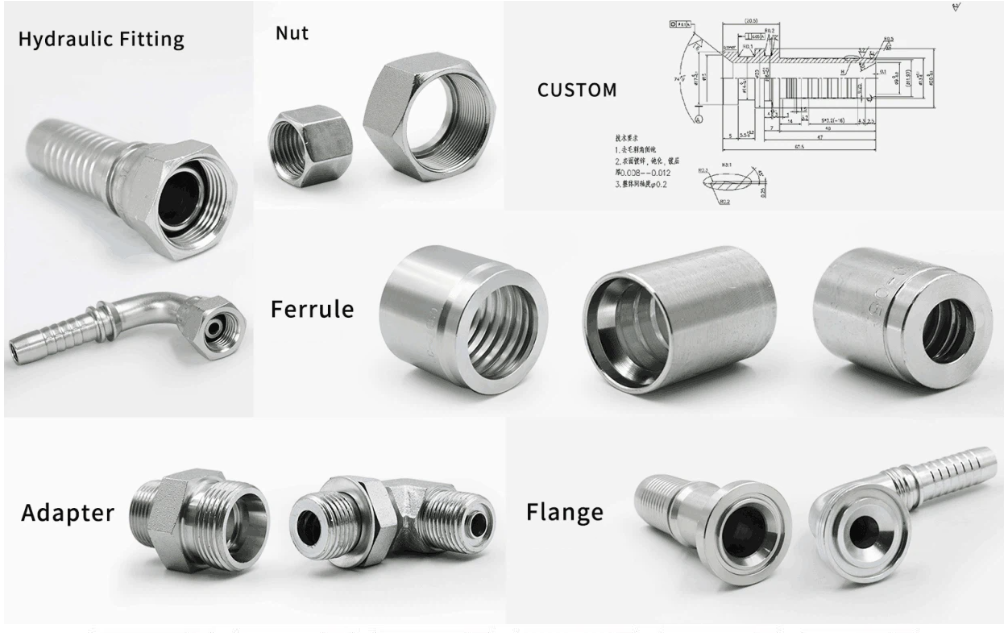

SAE हायड्रोलिक पाईप फ्लँज हे उच्च-कार्यक्षमता कनेक्शन घटक आहेत जे हायड्रॉलिक सिस्टममध्ये सुरक्षित, लीक-प्रूफ फ्लुइड ट्रान्सफरसाठी डिझाइन केलेले आहेत. SAE J518 आणि ISO 6162 मानकांनुसार तयार केलेले, हे फ्लँज विविध उद्योगांमधील उच्च-दाब अनुप्रयोगांमध्ये विश्वसनीय कार्यप्रदर्शन सुनिश्चित करतात.

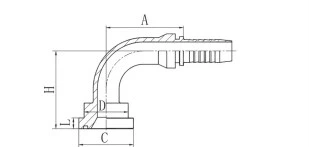

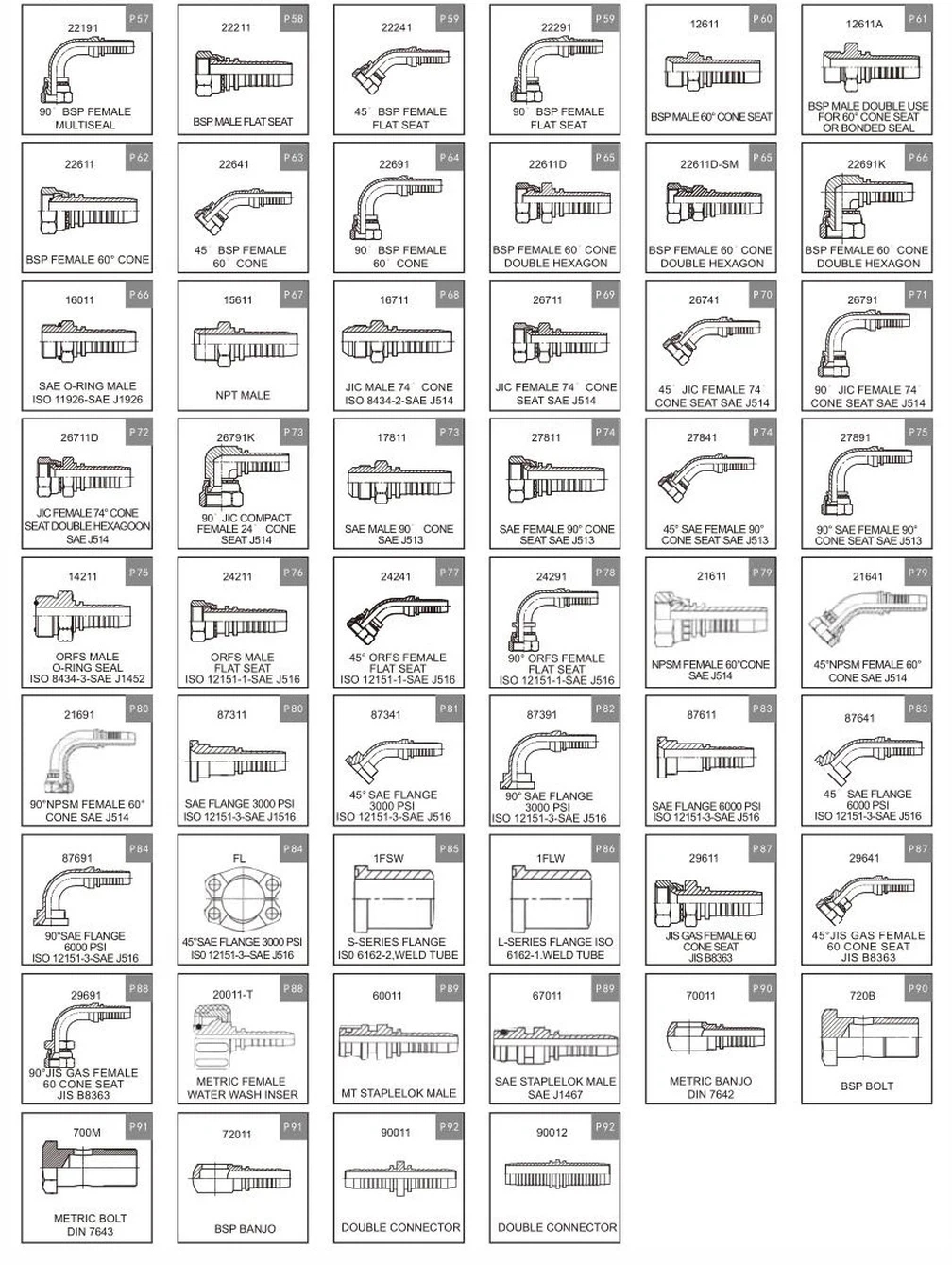

तपशील
|
भाग क्र. |
फ्लँज आकार |
रबरी नळी बोअर |
परिमाणे |
|||||
|
डी.एन |
डॅश |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
पॅरामीटर्स/तांत्रिक डेटा
|
मूळ |
झेजियांग, चीन |
वितरण तारीख |
निगोशिएबल |
|
प्रमाणन |
GB/T19001-2016 idt ISO9001:2015 |
पॅकिंग |
निर्यात मानक |
|
साहित्य |
कार्बन स्टील |
हमी |
1 वर्ष |
|
पेमेंट टर्म |
टीटी |
MOQ |
2000 |
|
अट |
नवीन |
रंग |
पांढरा जस्त, रंग जस्त |

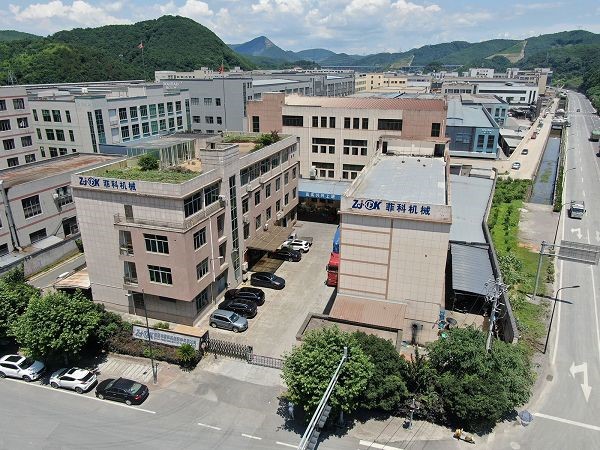

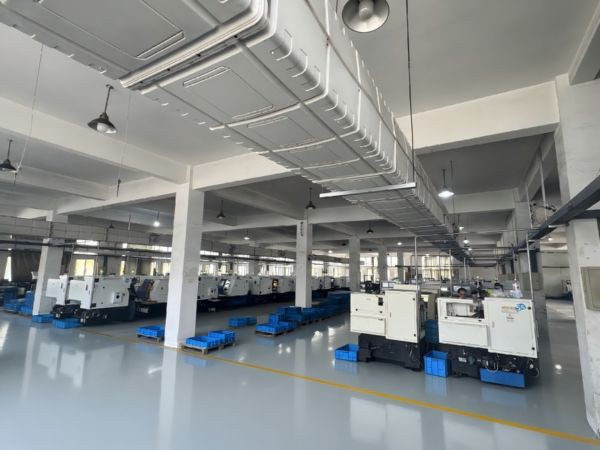

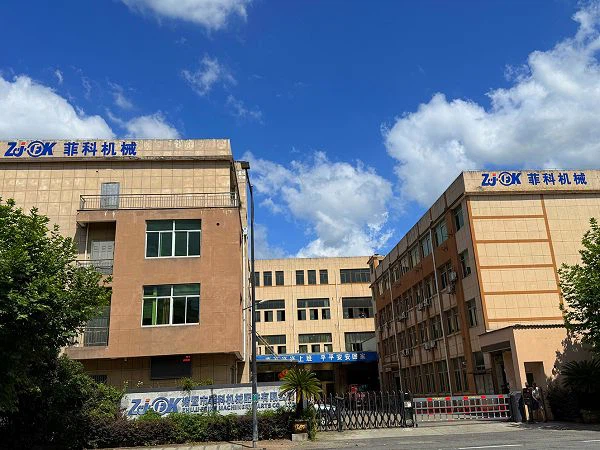

कंपनी बद्दल
फायदे
अतुलनीय दबाव कामगिरी
10,000 PSI स्फोट दाब सहन करण्यासाठी अभियंता
मानक SAE आवश्यकतांपेक्षा 30% उच्च दाब रेटिंग
अत्यंत दबाव असलेल्या सायकलिंग परिस्थितीत सीलची अखंडता राखते

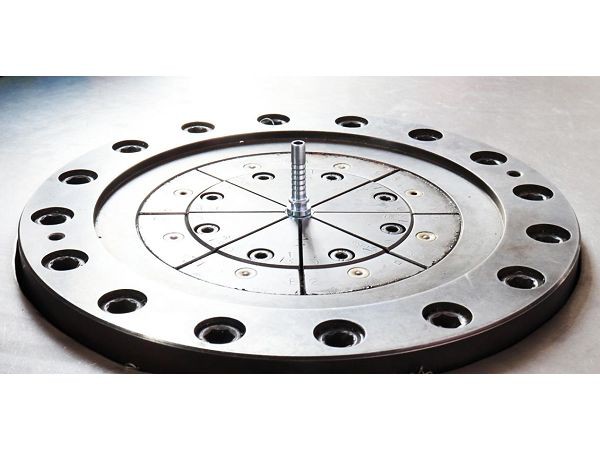

अचूक उत्पादन उत्कृष्टता
परिपूर्ण फिटमेंटसाठी CNC ±0.005" सहिष्णुतेवर मशिन केले
उत्कृष्ट मजबुतीसाठी बनावट बांधकाम (कास्ट केलेले नाही).

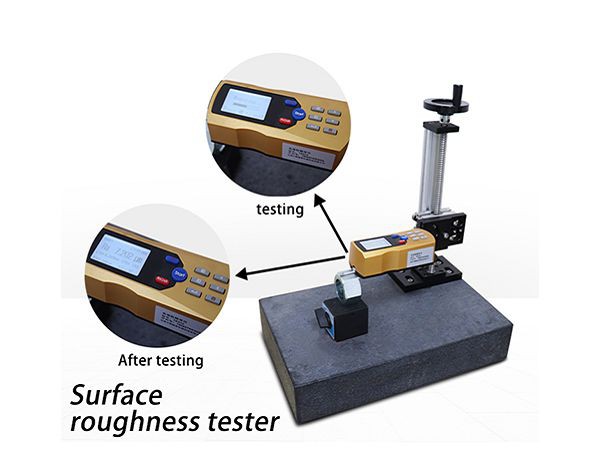

सूक्ष्म-पूर्ण सीलिंग पृष्ठभाग (Ra < 0.4μm)
उत्कृष्ट साहित्य गुणवत्ता
वर्धित थकवा प्रतिरोधासह विमान-ग्रेड कार्बन स्टील
5x गंज प्रतिकारासह 316L स्टेनलेस स्टील पर्याय
मिल चाचणी प्रमाणपत्रांसह संपूर्ण सामग्री शोधण्यायोग्यता
लीक-पुराव्याची हमी
प्रोप्रायटरी क्वाड-सील™ तंत्रज्ञान (प्राथमिक, दुय्यम आणि दुहेरी बॅकअप सील)
प्री-उच्च-कार्यक्षमता FKM O-रिंग्स (-65 डिग्री फॅ ते +400 डिग्री फॅ) स्थापित केले
1.5x कामकाजाच्या दाबावर 100% दाब तपासला
उद्योग-अग्रणी टिकाऊपणा
उद्योग मानकांपेक्षा 50% जास्त सेवा जीवन
अपघर्षक द्रवपदार्थ वापरण्यासाठी विशेष कठोर पृष्ठभाग
उच्च-कंपन वातावरणासाठी प्रभाव-प्रतिरोधक डिझाइन
जागतिक अनुपालन आणि प्रमाणन
SAE J518, ISO 6162 आणि ASME B16.5 यांना प्रमाणित
PED 2014/68/EU अनुरूप
ABS आणि DNV-GL सागरी मंजूरी उपलब्ध
प्रतिष्ठापन फायदे
सुलभ अभिमुखतेसाठी लेझर-एच केलेले ओळख चिन्ह
संरेखन मार्गदर्शकांसह पूर्व-एकत्रित
पारंपारिक flanges पेक्षा 40% जलद स्थापना
सानुकूलन क्षमता
1/4" ते 6" आकारात उपलब्ध
मोनेल, हॅस्टेलॉय आणि टायटॅनियमसह विशेष साहित्य
सानुकूल पोर्ट कॉन्फिगरेशन आणि दबाव रेटिंग

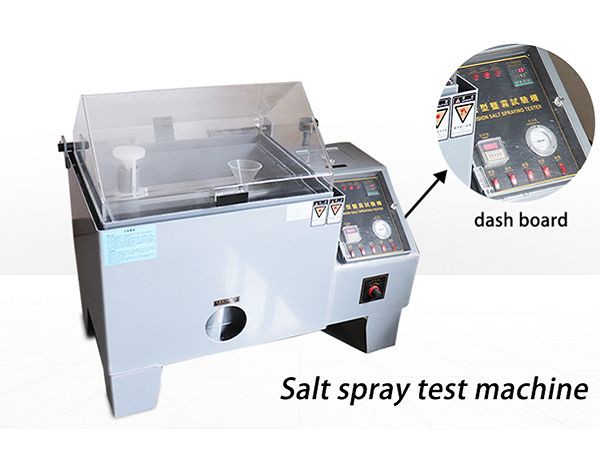

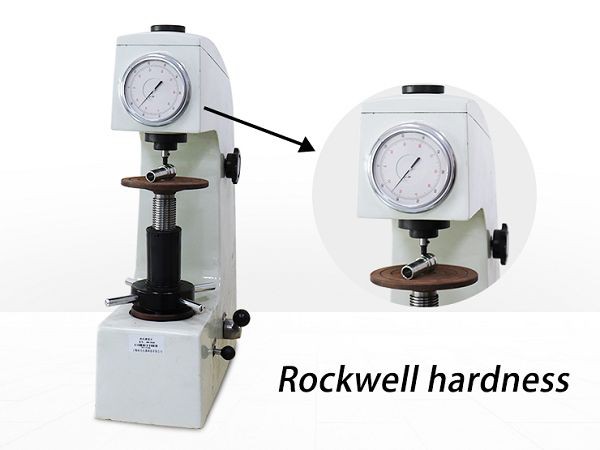

कठोर गुणवत्ता हमी

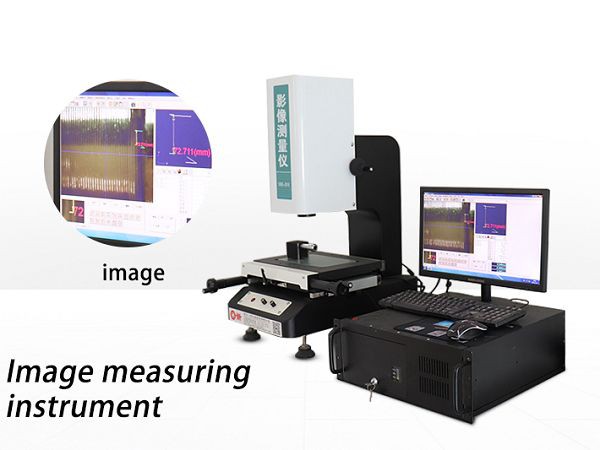

CMM सह 100% मितीय पडताळणी
सामग्रीच्या अखंडतेसाठी प्रचंड कंपनसंख्या असलेल्या (ध्वनिलहरी) चाचणी
अद्वितीय अनुक्रमांकांसह बॅच ट्रेसिबिलिटी
अतुलनीय तांत्रिक समर्थन
समर्पित अनुप्रयोग अभियांत्रिकी संघ
मोफत हायड्रॉलिक प्रणाली विश्लेषण
साइटवर - स्थापना प्रशिक्षण उपलब्ध आहे
वारंवार विचारले जाणारे प्रश्न
प्रश्न: तुमचे SAE flanges कोणत्या मानकांचे पालन करतात?
उ: आमचे फ्लँज भेटतात:
SAE J518 (कोड 61 आणि 62)
ISO 6162 (मालिका 1 आणि 2)
DIN 20066
ASME B16.5 (विनंती केल्यावर)
प्रश्न: कोणते दबाव रेटिंग उपलब्ध आहेत?
A: मानक दाब वर्ग:
3000 PSI (207 बार) मानक मालिका
6000 PSI (414 बार) उच्च-दाब मालिका
15,000 PSI (1034 बार) पर्यंत सानुकूल डिझाइन
प्रश्न: आपण कोणती सामग्री ऑफर करता?
A: मानक साहित्य:
AISI 4130 कार्बन स्टील
304/316 स्टेनलेस स्टील
विशेष मिश्रधातू:
डुप्लेक्स 2205
इनकोनेल 625
टायटॅनियम ग्रेड 5
प्रश्न: मी योग्य फ्लँज आकार कसा निवडू शकतो?
A: मुख्य निवड पॅरामीटर्स:
पाईप नाममात्र आकार (NPS)
सिस्टम कामाचा दबाव
प्रवाह आवश्यकता (GPM)
तापमान श्रेणी
आमचे अभियंते विनामूल्य आकारमान सल्ला देतात
प्रश्न: कोणते सीलिंग पर्याय उपलब्ध आहेत?
A: सीलिंग कॉन्फिगरेशन:
O-रिंग फेस सील (ORFS) - मानक
RTJ (रिंग टाईप जॉइंट)
सर्पिल जखमेच्या गॅस्केटसह सपाट चेहरा
उच्च-तापमान ॲप्ससाठी मेटल-ते-मेटल सील
प्रश्न: तुमचे फ्लॅन्जेस इतर ब्रँडसह अदलाबदल करण्यायोग्य आहेत का?
उ: होय, आमचे फ्लँज:
संपूर्ण SAE/ISO आयामी अनुपालन राखा
मानक डिझाइनसह 100% अदलाबदल करण्यायोग्य आहेत
सहिष्णुता-नियंत्रित वीण पृष्ठभाग समाविष्ट करा
प्रश्न: सानुकूल ऑर्डरसाठी तुमचा लीड टाइम काय आहे?
A: उत्पादन टाइमलाइन:
स्टॉक आयटम: 24-तास शिपमेंट
मानक सानुकूल: 5-7 कार्य दिवस
विशेष मिश्रधातू: 2-3 आठवडे
आपत्कालीन उत्पादन स्लॉट उपलब्ध
प्रश्न: तुम्ही प्रतिष्ठापन समर्थन प्रदान करता?
A: सर्वसमावेशक समर्थन पॅकेज:
डिजिटल टॉर्क कॅल्क्युलेटर
3D इंस्टॉलेशन ॲनिमेशन
फील्ड स्थापना मार्गदर्शक
साइटवर- तंत्रज्ञ पाठवणे (पर्यायी)
प्रश्न: तुम्ही कोणती प्रमाणपत्रे राखता?
A: वर्तमान प्रमाणपत्रे:
ISO 9001:2015 (QMS)
API Q1 (तेल आणि वायू)
PED 2014/68/EU श्रेणी IV
DNV-GL मरीन
प्रश्न: कोणत्या देखभालीची शिफारस केली जाते?
A: प्रतिबंधात्मक देखभाल:
वार्षिक टॉर्क सत्यापन
द्विवार्षिक सील तपासणी
5 वर्षांची अल्ट्रासोनिक चाचणी
50,000 चक्रांनंतर बदली
